作为机器人滚边系统领域的先驱,TRI以日本爱知为窗口,正活跃在世界范围内。

HOME > 产品介绍 > 机器人滚边系统

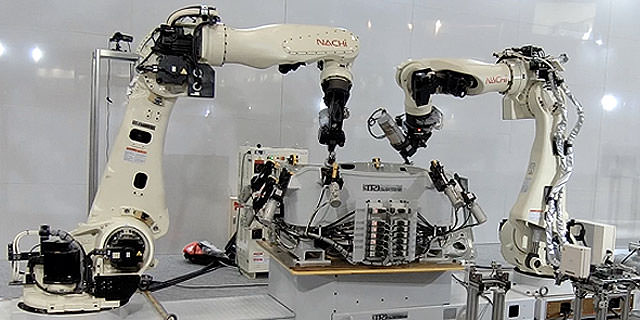

机器人滚边系统

机器人滚边系统的特征

  • (1)成本低,投资少。
  • (2)占用面积小,另外由于对基础没有很大要求,所以放置场所不会受到限制。
  • (3)各种各样的板件都可以搬入搬出。
  • (4)我们的设备有多种选择,比如少量生产但种类比较多,或是生产量大但种类比较少,
    仅凭机器人和治具的组合就可以全部对应。
  • (5)由于使用的是比较轻的治具,所以更换也是很方便的。
  • (6)这是最适合样机生产和售后用的零部件生产
  • (7)高品质(没有凹痕,垂直于直表面压),品质调整时操作机器人来施行
    (不需要很专业的员工就可以简单的调试品质问题)

机器人滚边的历史

1985年 机器人滚边的历史
1985年 开始机器人滚边系统的开发
1991年 获得滚边设备装置的专利
1992年 RHS-1号机使用在丰田的SUPRA车上。
所制作的部分是铝合金可拆卸的车顶
2007年 RHS-100号机交货给三菱的巴西工厂。
2013年 RHS本体系统出货量达到200套,在此同时产品类型也达到了630种。
从1992年的世界第一套系统交货完成后的21年间里,
在世界12个国家共累计交货203套滚边系统。
  • RHS开发用设备

    RHS开发用设备

  • RHS-5号机

    RHS-5号机

  • RHS-100号机

    RHS-100号机

  • RHS-191号机

    RHS-191号机

PAGE TOP

TRI RHS的特征

(1)丰富的出货量和专业的品质调试能力。

有着21年的交货经验,到目前为止实际交货203套系统 和630多种产品的加工经验。

(2)高品质

模具特有的斜边设计,可以浮动的滚头(液压机构)等各种专利产品而使品质得到了很高的保证。

  • 高品质

  • 高品质

(3)高机能

滚轮自动更换机能(一台机器人可对应多种形状的产品)(标准品)ATC机能(Auto Too Changer的简称),13轴协同控制机能,混合型治具等多种产品可供客户选择。

  • 13轴协同控制机能

    13轴协同控制机能

  • 混合型治具

    混合型治具

  • 1机器人 X 2治具系统

    1机器人 X 2治具系统

  • 治具更换系统

    治具更换系统

  • 点焊用枪更换系统

    点焊用枪更换系统

  • 3面倾斜治具系统

    3面倾斜治具系统

(4)产品形状,材质等等的对应

历年来对于包边比较困难的铝材包边,强度钢等包边工程都可以简单的对应。
另外,比较复杂的形状面包边或内窗框包边、车轮罩包边、中央移动板包边等等多样的形状都可以简单的对应。

  • 产品形状,材质等等的对应

  • 产品形状,材质等等的对应

(5)翻边立边加工可能。

以往以来加工翻边立边都是使用压机来实现,但是我们的设备可以省去使用压机加工的烦恼。

翻边立边加工可能。

  • 翻边立边加工可能。
  • 翻边立边加工可能。

PAGE TOP

RHS标准范围

ROBOT
  • 安川机电 ES165D DX100控制柜

    安川机电
    ES165D
    DX100控制柜

  • 发那科 R-2000iB/165F R-30iA控制柜

    发那科
    R-2000iB/165F
    R-30iA控制柜

  • 那智 不二越 SRA166F FD11控制柜

    那智 不二越
    SRA166F
    FD11控制柜

  • KAWASAKI ZX165U E22控制柜

    KAWASAKI
    ZX165U
    E22控制柜

本体尺寸 1700mm×3500mm×H2500mm
加压方法 油压(气压转油压)
加压力 100kgf〜250kgf(4个等级加压力可供转换)
加工速度 100〜500mm/sec

PAGE TOP

TRI RHS 所支持的软件

为了使机器人能发挥最大的机能,我们的使用的技术软件都是最先进的。

TRI RHS 所支持的软件

3D设计用软件 CATIA V5
机器人仿真软件 DELMIA V5 fastCURVE
IGRIP
FANUC ROBOGUIDE
NACHi FD on DISK
YASKAWA MotoSim EG-VRC
